單門感應密碼門禁一體機使用說明書
產品特性：
工作電壓：DC12V
開鎖電流：〈1000mA
靜態電流：〈60mA
存儲容量：250個標準用戶
讀卡距離：5~15cm
用戶卡類型：H4100卡（EM卡）
工作溫度：-10°C~70°C
工作濕度：10%~90%
尺 寸：117 x117x21mm
安裝說明：
卸下固定面板與底版的十字螺絲，取下底版，使用隨機配備的膠塞和螺釘將底版安裝在預控制出入口的入口側墻壁。請注意一體機的上下方向。

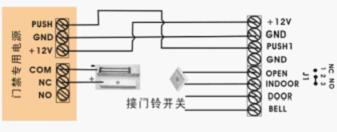

RK2018門禁一體機系統接線圖：

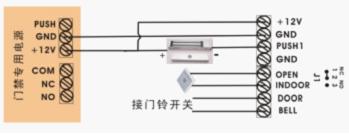

接線方式一 接線方式二
注意：上電前必需確認電源電壓（DC12V）和電源的正負極性！
說明：防撬報警開關在電路板右下角，閉合禁聲，彈開蜂鳴器連續短鳴報警。
具體操作說明：
一、 門禁控制器一體機初始化方法：
1． 關閉電源，J6的第2腳和第3腳連接。
2． 接通電源，蜂鳴器連續短續鳴響報警，POWER（紅）燈、OK（綠）燈、MODE（橙）燈齊閃爍。
3． 斷電，再接通電源，POWER（紅）燈、OK（綠）燈、MODE（橙）燈齊閃爍。等待J6的開關轉換。
4． J6的2、3腳斷開，1、2腳接通。
5． 門禁一體機初始化完成，蜂鳴器鳴響一聲，門禁一體機進入用戶使用狀態。
說明：初始化操作僅修改一體機系統密碼為缺省密碼12345（即為出廠默認密碼），其它數據不會被刪除。
二、 繼電器輸出設置方法：
1、 PUSH1為繼電器干觸點輸出。
2、 J1的NO腳連接，PUSH1、GND常開（繼電器動作時，PUSH1、GND接通）。
3、 J1的NC腳連接，PUSH1、GND常閉（繼電器動作時，PUSH1、GND斷開）。
三、 門禁一體機編程方法：
1．“#”鍵：功能鍵，進入編程模式
（1）按“#”字鍵，POWER（紅）燈、OK（綠）燈、MODE（橙）燈齊閃亮。
（2）輸入5位系統密碼，蜂鳴器鳴響一聲，POWER（紅）燈和MODE（橙）燈亮、OK（綠）燈熄滅，門禁一體機進入系統編程狀態。
2．“0”鍵，加入卡+密碼型用戶
（1）按“0”字鍵，MODE（橙）燈亮、POWER（紅）燈和OK（綠）燈熄滅。
（2）輸入4位用戶號，OK（綠）燈亮，輸入號有效。
（3）讀取需登錄的用戶卡，蜂鳴器短鳴響一聲，輸入6位用戶密碼，蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，MODE（橙）燈和POWER（紅）燈亮，用戶登錄成功。
注意：卡+密碼是指用戶開門需要讀卡并正確輸入6位相應的用戶密碼！
3．“1”鍵，修改系統密碼
（1）按“1”字鍵，MODE（橙）燈亮、POWER（紅）燈和OK（綠）燈熄滅。
（2）用戶輸入5位數字密碼（如：88888），輸入完畢，蜂鳴器短鳴響一聲，OK（綠）燈閃亮一次熄滅，MODE（橙）燈和POWER（紅）燈亮，密碼修改成功。
注意：該系統用戶密碼需妥善保存，再次進入系統編程模式時需要輸入該系統密碼，如果忘記密碼，請執行初始化操作規程，將系統管理密碼初始為出廠默認密碼12345即可。
4．“2”鍵，加入卡或密碼型用戶
（1）按“2”字鍵，MODE（橙）燈亮、POWER（紅）燈、OK（綠）燈熄滅。
（2）輸入4位用戶號，OK（綠）燈亮，輸入號有效。
（3）讀取需登錄的用戶卡或輸入6位用戶密碼，蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，MODE（橙）燈和POWER（紅）燈亮，用戶登錄成功。
注意：卡或密碼是指用戶開門需要讀卡或正確輸入6位相應的用戶密碼即可！
5．“3”鍵，刪除單個用戶
（1）按“3”字鍵，MODE（橙）燈亮、POWER（紅）燈和OK（綠）燈熄滅。
（2）向門禁一體機出示要刪除的卡片或輸入需刪除的4位用戶號，蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，MODE（橙）燈和POWER（紅）燈亮，用戶卡刪除成功。
6．“4”鍵，刪除全部用戶
（1）按“4”字鍵，蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，MODE（橙）燈和POWER（紅）燈亮，全部用戶數據刪除成功。
7．“5”鍵，修改開門時間
（1）按“5”字鍵，MODE（橙）燈亮、POWER（紅）燈和OK（綠）燈熄滅。
（2）輸入兩位開門時間數值（00~99秒），蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，MODE（橙）燈和POWER（紅）燈亮，開門時間設置成功。
8．“8”鍵，修改用戶密碼
（1）按“8”字鍵，MODE（橙）燈和POWER（紅）燈亮、OK（綠）燈閃亮一次熄滅。
（2）輸入6位原用戶密碼，蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，輸入6位用戶新密碼，蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，用戶密碼修改成功。
9．“6”鍵，退出系統編程模式
蜂鳴器長鳴響一聲，OK（綠）燈閃亮一次熄滅，POWER（紅）燈亮，MODE（橙）燈熄滅，門禁一體機退出系統編程模式，進入正常工作狀態。
說明：在加入用戶的過程中如果蜂鳴器短鳴響三聲，表示該用戶號已被登錄；如果蜂鳴器間歇長鳴響四聲，表示存儲區已滿，均不能再登錄。如果蜂鳴器連續短鳴響三聲，表示該卡或密碼已被登錄，不能再重復登錄。如果蜂鳴器發出5次兩短一長鳴響報警聲，則表示系統存儲器讀寫出錯。如果遇到輸入錯誤或操作錯誤，門禁一體機將會出錯報警長鳴三聲退出到正常工作使用狀態。
四、 門禁一體機使用方法
門禁一體機編程完成后，進入正常工作使用狀態，POWER（紅）燈亮，OK（綠）燈和MODE（橙）燈熄滅。使用方法如下：
1． 將用戶卡接近一下門禁一體機或連續輸入6位用戶密碼，蜂鳴器長鳴響一聲，OK（綠）燈亮，POWER（紅）燈熄滅，開門成功，在設定的開門時間內，燈指示狀態不變。
2． 如果蜂鳴器短鳴響三聲，POWER（紅）燈連續閃亮三次，則表示該卡或密碼為非法用戶，不能開門。
3． 如果某用戶為卡+密碼型（登錄用戶時設置），要求在正確讀到卡以后，如果是有效卡，則蜂鳴器長鳴響一聲，OK（綠）燈閃動，提示用戶馬上輸入相對應的用戶密碼；如果是無效卡，則退出等待再重新讀其它卡。
注意：本門禁一體機同時支持卡開門，密碼開門，讀卡+密碼三種開門方式。在開門狀態下不能讀卡，在按鍵用戶密碼輸入過程中，不能同時讀卡操作。
五、 包裝清單
1． 門禁一體機C103一臺；
2． 門禁一體機說明書一份；
3． 固定膠塞、熱縮管和固定螺絲若干。
